Tujuan[kembali]

  • Memperbaiki kembali rangkaian yang telah dipresentasikan sesuai dengan saran
  • Melengkapi kembali rangkaian

1. Pengaman Sepeda Motor [kembali]


Saran :
  • Pada output dan input sensor, Sebaiknya ditambahkan Voltmeter
  • Antara output op amp dan transistor, tambahkan sebuah Resistor
  • Tambahkan sebuah resitor yang dirangkai secara seri dengan LED


Perbaikan :


2. Rangkaian Alat Pendeteksi Kebusukan Telur Ayam[kembali]

     Bentuk rangkaian awal:

Saran Perbaikan:

  • Pada kaki basis transistor, tambahkan Voltmeter agar dapat diketahui transistor ON atau OFF
  • LM 393 sebaiknya diganti  dengan MAX907epa
  • Led pada output Sebaiknya dirangkai secara paralel

Rangkaian Setelah diperbaiki:

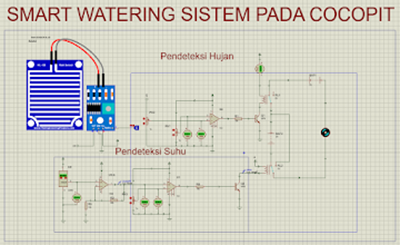

3. Rangkaian Smart Watering System Pada Cocopit[kembali]

      Bentuk Rangkaian awal:


     Saran Perbaikan:

  • Ganti komponen 741 sebagai detektor karna memiliki tegangan offset saat tegangan satutasi
  • Gunakan MAX907EPA sebagai detektor yang tidak memiliki tegangan offset saat tegangan -saturasi

     Rangkaian Setelah diperbaiki:


4. Aplikasi Fotodioda Sebagai Kendali pada Robot Mobil Line Follower [Kembali]



Saran: Tambahkan satu sensor lagi pada rangkaian


Perbaikan:






5. Rangkaian Dispenser Otomatis[kembali]

       Bentuk Rangkaian Awal:


        Saran Perbaikan:

  • Tambahkan indikator pemisah antara ouput pemanas dengan pendingin
  • Tambahkan sensor Gp2d12, agar air hangat dan dingin bisa terpisah dan sebagai indikator otomatis untuk air panas ataupun dingin.

Rangkaian Setelah diperbaiki:
